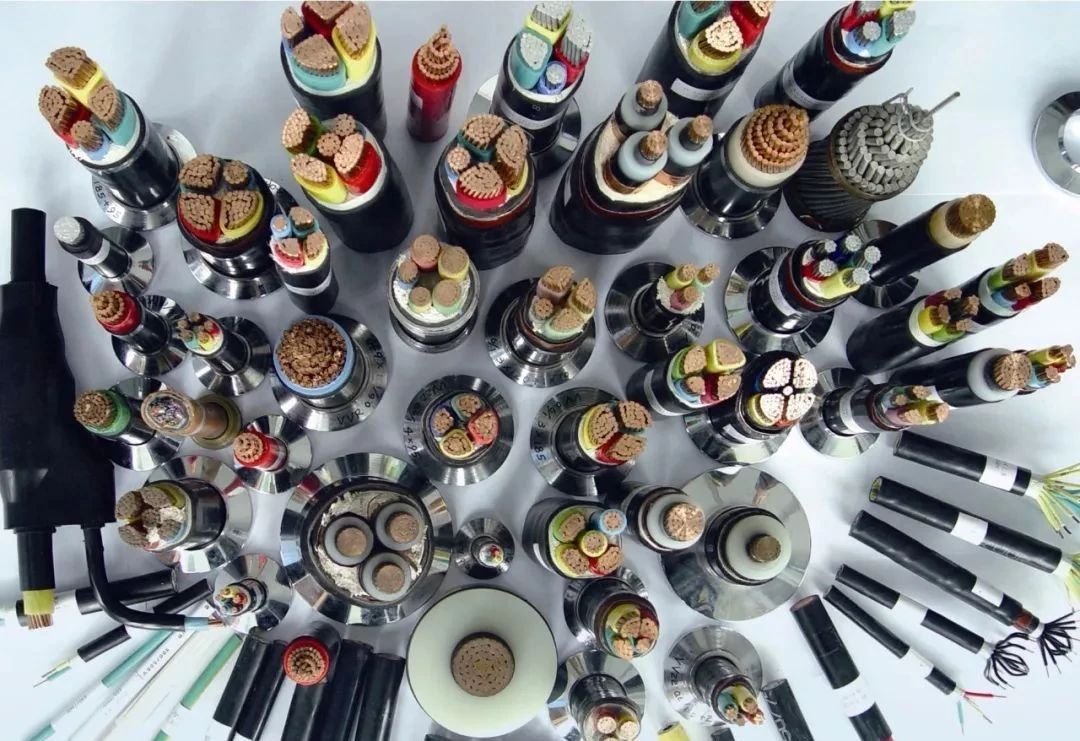

電力線纜

適用于交流50HZ，額定電壓0.6/1KV及以下輸配電線路上，供輸配電能之用。環境溫度25℃，電纜導體工作溫度不超過70℃。

VV(VLV) 銅(鋁)芯聚氯乙烯絕緣聚氯乙烯護套電力線纜，適用于敷設在室內、隧道、及溝管中，不能承受機械外力的作用，可直接埋地敷設。
VY(VLY) 銅(鋁)聚氯乙烯絕緣聚乙烯護套電力電纜，適用于敷設在室內、管道內、管道中
VV22(VLV22) 銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚氯乙烯護套電力vv22電纜，同VV型，能直埋在土壤中可承受機械外力，不能承受大的拉力。
VV23(VLV23) 銅(鋁)芯聚氯乙烯絕緣聚鋼帶鎧裝聚乙烯護套電力電纜，同VV2型。
ZRVV22 同VV22型，適用于有阻燃要求的場合。
YJV 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJV22 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
NHVV 同VV型，適用于有耐火要求的場合。
KVV聚氯乙烯絕緣控制電纜用途：電器、儀表、配電裝置信號傳輸、控制、測量。
NH-*** 耐火電力電纜
ZR-*** 阻燃電力電纜
WDZ-***低煙無鹵電力電纜

線纜型號定義

1、例如：BV4
單銅芯聚氯乙烯絕緣電線，銅芯截面面積4平方毫米。

SYV 75-5-1(A、B、C）
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯

SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5MM 1：代表單芯

RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MM

ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM

ZR-BVV 3×6.0
表示3根截面6平方毫米的銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜。

NH-VV 3×70+2X35
表示3根截面積70mm2銅芯+2根35mm²銅芯的耐火聚氯乙烯絕緣聚氯乙烯護套電力線纜

2、規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示
①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面），0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T

其他常識

1.導線截面積計算公式(導線距離/壓降/電流關系)
銅線 S=IL÷(54.4×U)鋁線 S=IL÷(34×U)
I-導線中通過的最大電流(A); L-導線長度;U-允許的壓降(V);S-導線的截面積(平方毫米)

2.電線線纜基礎知識
1.電線一扎長度:100米,正負誤差0.5米;
2.電線型號:BV單股,BVR多股,BVV雙膠單股,BVVR雙膠多股;
3.電線常用規格:1平方/1.5平方/2.5平方/4平方/6平方/10平方等;
4.BV/BVR區別:BV為單芯線,BVR為多股,BVR比BV貴10%左右;
5.BVR比BV的好處:a水電施工方便.b在板彎時不易把線折斷;
6.國標GB4706.1-1992/1998規定的電線負載電流值（部分）
7.家庭電路設計，2000年前，電路設計一般是：進戶線4—6 mm²，照明1.5 mm²，插座2.5 mm²，空調4 mm²專線。2000年后，電路設計一般是：進戶線6—10mm²，照明2.5 mm²，插座4 mm²，空調6 mm²專線。
8.電線重量:1.5平方約重2.2公斤,2.5約重3.2公斤,4平方約重4.8公斤,6平方約重6.5公斤。
9.電線2.5平方以下的多股線(1平方,1.5平方)包裝標識為BV(B),單股則為BV。
10.電線顏色有:紅色,黃色,藍色,綠色,黑色,黃綠色(地線)。
